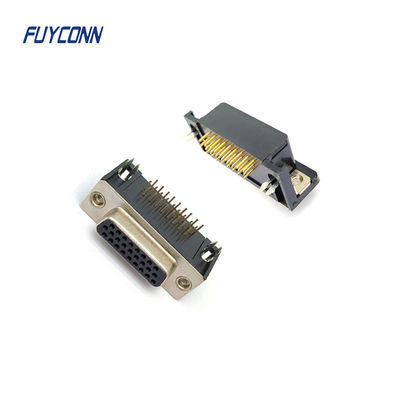

Σύνδεσμος PCB υψηλής πυκνότητας D-SUB Θηλυκό, 15pin 26pin 44pin 62Pin DSUB Connector

Ορθή γωνία PCB 15 ακίδων 26 ακίδων 44 ακίδων 62 ακίδων Θηλυκή σύνδεση D-SUB υψηλής πυκνότητας

Οι σύνδεσμοι τύπου D αποτελούνται συνήθως από δύο και μερικές φορές περισσότερες παράλληλες σειρές συνδέσεων. Οι σύνδεσμοι διαθέτουν μεταλλικό κέλυφος μορφής D που παρέχει μηχανική αντοχή και περιορισμένες δυνατότητες θωράκισης. Τα μεταλλικά κελύφη του βύσματος και της πρίζας έρχονται σε επαφή για να βελτιώσουν την αποτελεσματικότητα του πλέγματος.

Οι σύνδεσμοι στερέωσης πάνελ στερεώνονται συνήθως στο πάνελ χρησιμοποιώντας παξιμάδια με πρόσθετα σπειρώματα που επιτρέπουν τη στερέωση του συνδετικού συνδετήρα, αποτρέποντας τη χαλάρωση. Οι δωρεάν σύνδεσμοι μπορούν να έχουν πίσω κελύφη που παρέχουν θωράκιση και σύνδεση οθόνης καλωδίου ή πλαστικά πίσω κελύφη που προσφέρουν προστασία και ανακούφιση από την καταπόνηση του καλωδίου.

Οι ακίδες σε κοινούς τύπους συνδετήρων με δύο σειρές ακίδων (9, 15, 25 και 37 τρόπος) απέχουν περίπου 0,108 ίντσες (2,74 mm) μεταξύ τους με σειρές σε απόσταση 0,112 ίντσες (2,84 mm). Υψηλό πλήθος ακίδων και υψηλότερες πυκνότητες ακίδων επιτυγχάνονται χρησιμοποιώντας πρόσθετες σειρές ακίδων.
