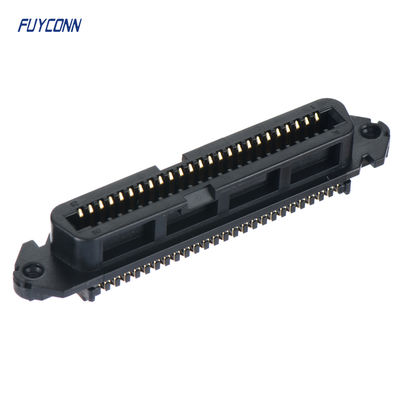

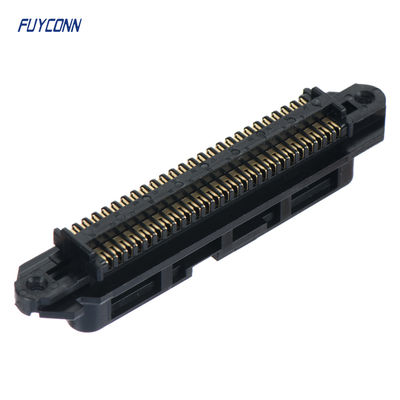

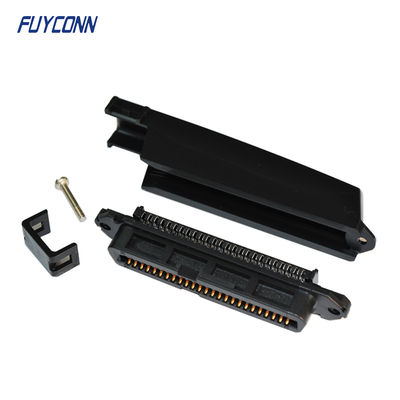

TE 5229913-1 Ανταλλακτικός Σύνδεσμος, IDC D-Sub, Κιτ Υποδοχής, Σήματος, 50 ακίδων, βήμα 2.16 mm

Μεγάλες Εικόνας : TE 5229913-1 Ανταλλακτικός Σύνδεσμος, IDC D-Sub, Κιτ Υποδοχής, Σήματος, 50 ακίδων, βήμα 2.16 mm

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	FUYCONN
Πιστοποίηση:	UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Αριθμό μοντέλου:	FUY57146A

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000 τεμ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Κενοί δίσκος + χαρτοκιβώτιο
Χρόνος παράδοσης:	7-10 ημέρες
Όροι πληρωμής:	T/t ή paypal
Δυνατότητα προσφοράς:	1 εκατομμύρες μήνες

Επικοινωνία

TE 5229913-1 Ανταλλακτικός Σύνδεσμος, IDC D-Sub, Κιτ Υποδοχής, Σήματος, 50 ακίδων, βήμα 2.16 mm

περιγραφή

Όνομα προϊόντος:	Συνδετήρας Centronics	Γραμμή προϊόντων:	champ συνδετήρας
Τύπος:	centronic συνδετήρας IDC	Στυλ σύνδεσης:	Πυροσβεστήρα
Αριθμός τερματικού σταθμού:	50pin	Γένος:	Θηλυκός
Πίσσα:	2.16mm	Αντικατάσταση:	ΤΕ 5229913-1
Κάλυμμα:	Δικιά γωνία 90 μοίρες
Επισημαίνω:	Σύνδεσμος D-Sub IDC 50 ακίδων , Σύνδεσμος Centronics με βήμα 2.16 mm , Κιτ υποδοχής D-Sub με εγγύηση

TE 5229913-1 Ανταλλακτικός Σύνδεσμος, IDC D-Sub, Κιτ υποδοχής, Σήματος, 50 ακίδων, 2.16 mm Pitch

Κιτ συνδέσμου υποδοχής IDC D-sub CHAMP, προορίζεται για εφαρμογές καλωδίου σε καλώδιο, καλωδίου σε πλακέτα και καλωδίου σε πάνελ με τερματισμό μαζικής μετατόπισης μόνωσης (IDC). Έχει κεντρική απόσταση 2,16 mm, διατίθεται σε 50 θέσεις και χρησιμοποιείται για εφαρμογές κυκλώματος σήματος.

Οι σύνδεσμοι σε σχήμα D παρέχουν μια ηλεκτρική σύνδεση σε ένα μεταλλικό κέλυφος που κατασκευάζεται σε σχήμα "D."Οι σύνδεσμοι D μας είναι συμπαγείς σύνδεσμοι ακίδων και υποδοχών που έχουν σχεδιαστεί για τη μετάδοση ισχύος και σήματος σε εξοπλισμό επικοινωνιών, ειδικά σε πακέτα υψηλής πυκνότητας. Αυτοί οι σύνδεσμοι χρησιμοποιούνται συνήθως για τη σύνδεση οθονών υπολογιστών με προσωπικούς υπολογιστές, καθώς και για τη σύνδεση περιφερειακών συσκευών. Οι σύνδεσμοι σε σχήμα D μπορούν να αντιμετωπίσουν τις απαιτήσεις ανθεκτικότητας των εμπορικών και στρατιωτικών εφαρμογών. Κατασκευάζουμε συνδέσμους DB9 (σύνδεσμος dsub 9 ακίδων), συνδέσμους DB15 (σύνδεσμος dsub 15 ακίδων) και DB25 (σύνδεσμος dsub 25 ακίδων). Οι σύνδεσμοι σε σχήμα D μας παράγονται ως θηλυκοί και αρσενικοί σύνδεσμοι. Το χαρτοφυλάκιό μας περιλαμβάνει υπομικροσκοπικούς συνδέσμους D (γνωστούς και ως συνδέσμους D-sub), οι οποίοι έχουν σχεδιαστεί για να παρέχουν μια οικονομικά αποδοτική λύση για την πραγματοποίηση ασφαλών, αξιόπιστων συνδέσεων σε κυκλώματα υψηλής πυκνότητας εντός πολύπλοκων εφαρμογών. Οι τυπικοί υπομικροσκοπικοί σύνδεσμοι D-Subminiature είναι διαθέσιμοι με πιστοποίηση MIL-DTL-24308. Οι σύνδεσμοι σε σχήμα D μας κατασκευάζονται υπό τις κορυφαίες οικογένειες προϊόντων μας: AMP, AMPLIMITE, AMPMODU και Raychem

Παράμετροι τεχνολογίας
TE 5229913-1 Ανταλλακτικός Σύνδεσμος, IDC D-Sub, Κιτ Υποδοχής, Σήματος, 50 ακίδων, βήμα 2.16 mm 0

Χαρακτηριστικά προϊόντος

Αριθμός θέσεων : 50
Τύπος συνδέσμου & περιβλήματος : Υποδοχή
Σύστημα συνδέσμου : Καλώδιο σε πλακέτα | Καλώδιο σε καλώδιο | Καλώδιο σε πάνελ
Τύπος τοποθέτησης συνδέσμου : Σύνδεση καλωδίου (ελεύθερης ανάρτησης) | Σύνδεση πάνελ
Κεντρική απόσταση (Pitch) : 2.16 mm [ .085 in ]

Χαρακτηριστικά τύπου προϊόντος

Τύπος συνδέσμου & περιβλήματος Υποδοχή
Σύστημα συνδέσμου Καλώδιο σε πλακέτα | Καλώδιο σε καλώδιο | Καλώδιο σε πάνελ
Τύπος προϊόντος συνδέσμου Κιτ συνδέσμου
Ο σύνδεσμος & η επαφή τερματίζουν σε Σύρμα & Καλώδιο

Χαρακτηριστικά διαμόρφωσης

Αριθμός θέσεων 50
Αριθμός σειρών 2
Συμβατό με τύπο σύρματος & καλωδίου Διακριτό σύρμα | Στρογγυλό καλώδιο με μανδύα

Χαρακτηριστικά σώματος

Κύριο χρώμα προϊόντος Μαύρο
Υλικό καλύμματος Πολυαιθυλένιο | Οξείδιο πολυφαινυλενίου | Θερμοπλαστικό
Υλικό θωράκισης Ανθρακούχο χάλυβα
Προφίλ συνδέσμου Τυπικό
Γωνία εξόδου καλωδίου (°) 180
Υλικό επιμετάλλωσης θωράκισης Νικέλιο

Χαρακτηριστικά επαφής

Πάχος υλικού επιμετάλλωσης περιοχής ζευγοποίησης επαφής (µin) 30
Υλικό υποεπιμετάλλωσης επαφής Παλλάδιο Νικέλιο
Υλικό επιμετάλλωσης περιοχής ζευγοποίησης επαφής Χρυσός (Au) | Χρυσός ή φλας χρυσού
Βασικό υλικό επαφής Κράμα χαλκού | Φωσφορούχος μπρούντζος
Πάχος υλικού επιμετάλλωσης περιοχής ζευγοποίησης επαφής .76 µm [ 30 µin ]
Ονομαστική ένταση επαφής (Μέγιστη) (A) .3 | .5 | 1 | 1.5 | 3.5
Επιλογές επαφής Παρέχεται – Μη εγκατεστημένο

Χαρακτηριστικά τερματισμού

Μέθοδος τερματισμού σε σύρμα & καλώδιο Μετατόπιση μόνωσης (IDC)

Μηχανική προσάρτηση

Διατήρηση ζευγοποίησης Με
Μέγεθος σπειρώματος 4-40 | 4-40 UNC 2B
Τύπος διατήρησης ζευγοποίησης Βίδες ασφάλισης
Τύπος τοποθέτησης συνδέσμου Σύνδεση καλωδίου (ελεύθερης ανάρτησης) | Σύνδεση πάνελ

Χαρακτηριστικά περιβλήματος

Υλικό περιβλήματος Οξείδιο πολυφαινυλενίου | Θερμοπλαστικό
Κεντρική απόσταση (Pitch) 2.16 mm [ .085 in ]

Διαστάσεις

Συμβατό εύρος διαμέτρου μόνωσης (in) .045
Συμβατό εύρος διαμέτρου μόνωσης καλωδίου (mm) 8.89 – 15.88 | 8.89 – 10.8 | 10.8 – 12.7
Συμβατό εύρος διαμέτρου μόνωσης καλωδίου (in) .35 – .625 | .35 – .425 | .425 – .5
Συμβατή διάμετρος καλωδίου (Μέγιστη) (mm) 10.8 | 12.7
Συμβατή διάμετρος καλωδίου (Μέγιστη) (in) .425 | .5
Μέγεθος συμπαγούς σύρματος (mm²) .13 – .32
Συμβατή διάμετρος μόνωσης (Μέγιστη) 1.14 mm [ .045 in ]
Μέγεθος συμπαγούς σύρματος (AWG) 26 – 24
Μέγεθος συρμάτινου σύρματος (AWG) 24 | 26 | 27 | 28
Μέγεθος συρμάτινου σύρματος (mm²) .09 | .1 | .14 | .33
Μέγεθος σύρματος (AWG) 24 | 26 | 26 – 24 | 27
