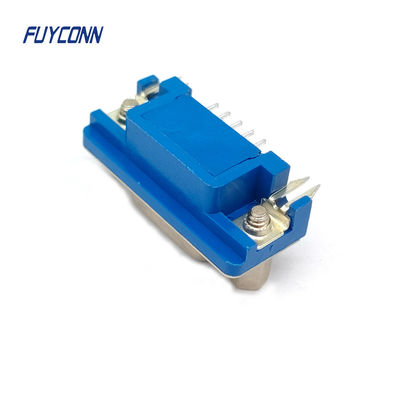

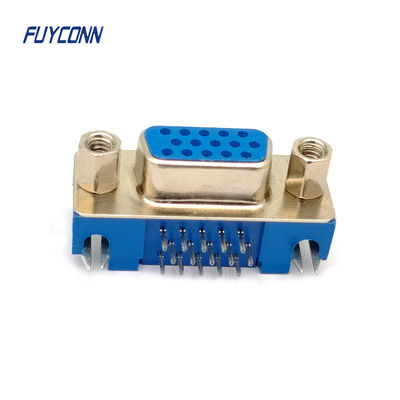

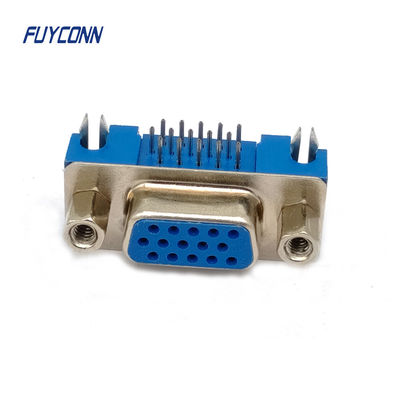

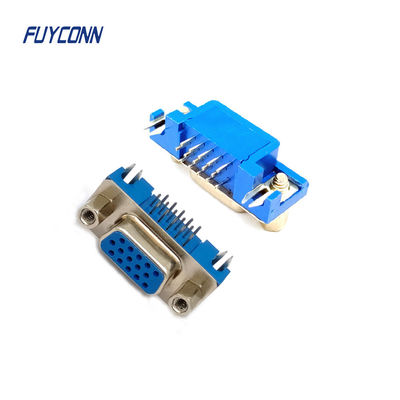

15pin υψηλής πυκνότητας D-sub συνδετήρες δεξιά γωνία PCB θηλυκό HD DB συνδετήρα

3 σειρές 15 πιν HD High Density D-SUB Connector, (3.08mm) 15 πιν Female Right Angle PCB D-SUB High Density Connector.Οι συνδέσεις τύπου D συνήθως αποτελούνται από δύο και μερικές φορές περισσότερες παράλληλες σειρές συνδέσεωνΟι συνδετήρες έχουν ένα μεταλλικό περίβλημα D-format που παρέχει μηχανική αντοχή και περιορισμένη προστασία - τα μεταλλικά περίβλημα του πλέγματος και της πρίζας έρχονται σε επαφή για να παρέχουν προστασία.

Οι συνδέσεις τοποθέτησης πάνελ συνήθως στερεώνονται στο πάνελ χρησιμοποιώντας καρφιά που έχουν επιπλέον νήμα, επιτρέποντας την στερέωση του συνδέσμου ζευγαρώματος για να αποφευχθεί η χαλαρή λειτουργία.Οι ελεύθεροι συνδετήρες μπορούν να έχουν backshells που παρέχουν οθόνη και μπορούν να συνδεθούν στην οθόνη καλωδίουΤο καλώδιο είναι επίσης ελαφρυντικό.

Οι καρφίτσες σε κοινούς τύπους συνδέσμων με δύο σειρές καρφίτσες (π.χ. 9, 15, 25 και 37 οδός) διαχωρίζονται κατά προσέγγιση 0,108 ίντσες (2,74 mm) με σειρές διαχωρισμένες 0,112 ίντσες (2,84 mm).Υψηλοί αριθμοί καρφίτ και υψηλότερη πυκνότητα καρφίτ μπορούν να επιτευχθούν χρησιμοποιώντας περισσότερες σειρές καρφίτ.
